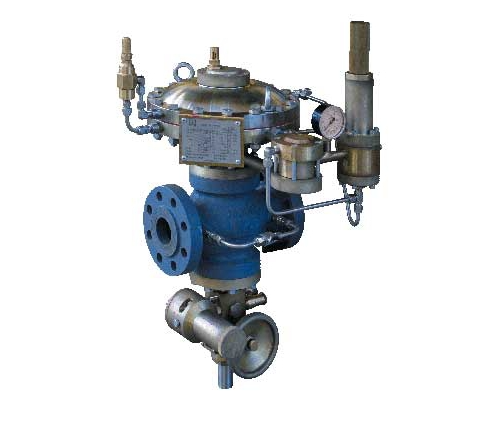

Регулятор давления газа 149-BV

Описание и назначение

Регуляторы давления газа 149-BV предназначены для редуцирования и поддержания заданного давления природного газа, пропан-бутана, азота и других неагрессивных газов.

Регуляторы применяются на газораспределительных станциях, в узлах редуцирования газорегуляторных установок и т.п.

Регуляторы обеспечивают снижение высокого давления газа, автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления и автоматическое отключение подачи газа при аварийных повышении или понижении выходного давления сверх допустимых заданных значений.

Регуляторы отличаются качественной работой в диапазоне малых расходов газа.

Регуляторы эксплуатируются на открытом воздухе в районах с умеренным климатом в условиях, нормированных для исполнения УХЛ, категории II по ГОСТ 15150, но при температуре окружаю-щего воздуха от минус 40 ºС с относительной влажностью до 95% при температуре плюс 35ºС, при воздействии атмосферных осадков /снег, дождь/. Температура газа от минус 40 до плюс 70ºС.

Регуляторы изготавливаются:

• номинальным давлением (PN) , МПа (кгс/см2): 10 (100);
• номинальным диаметром (DN), мм: 50;
• с различными диапазонами настройки выходного давления, МПа : от 0,1 до 0,3; от 0,3 до 0,6; от 0,6 до 1,2; от 1,2 до 2,0; от 2,0 до 3,0; от 3,0 до 4,0;
• с пилотом и предпилотом, расположенными справа по ходу газа или слева по ходу газа (исполнение - Л);
• с датчиком срабатывания ПЗК (с индексом - С) и без датчика;
• с ответными фланцами и без ответных фланцев
