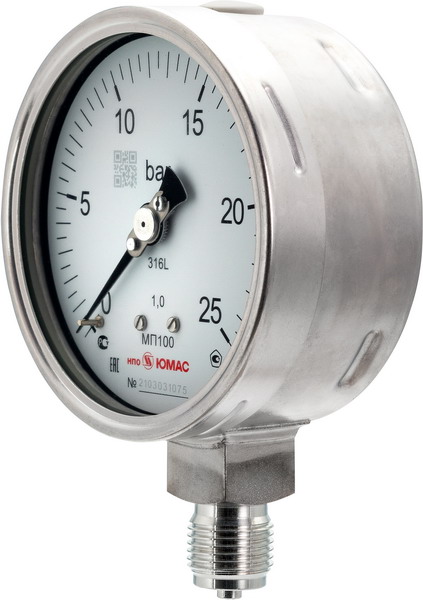

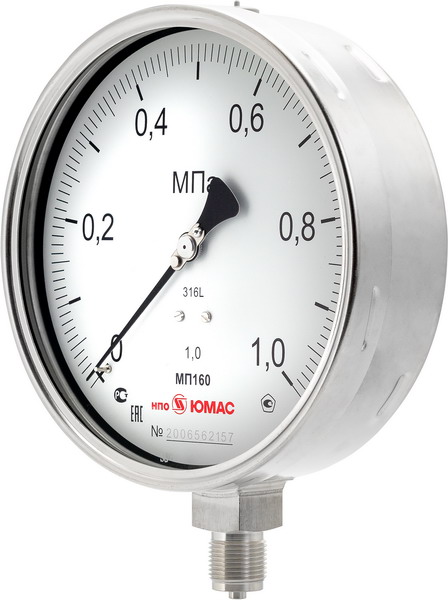

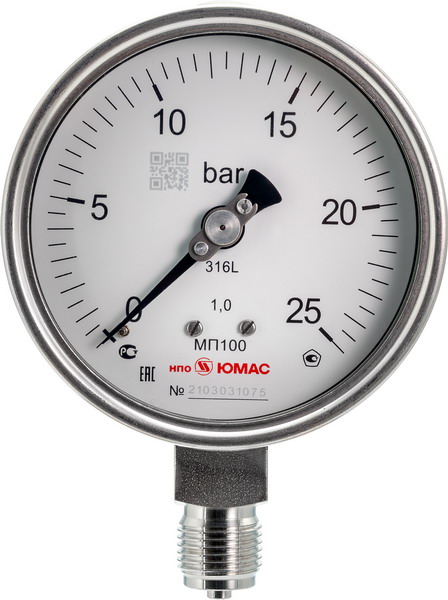

Манометры коррозионностойкие Ø 100мм, Ø 160мм

Диаметр корпуса,мм

100, 160

Класс точности

1,0

Диапазон измерения, МПа

• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100/ 160/ 250

• ВП - от -0,1 до 0

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар, psi

Рабочие нагрузки

постоянная нагрузка: 100% шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 125% шкалы

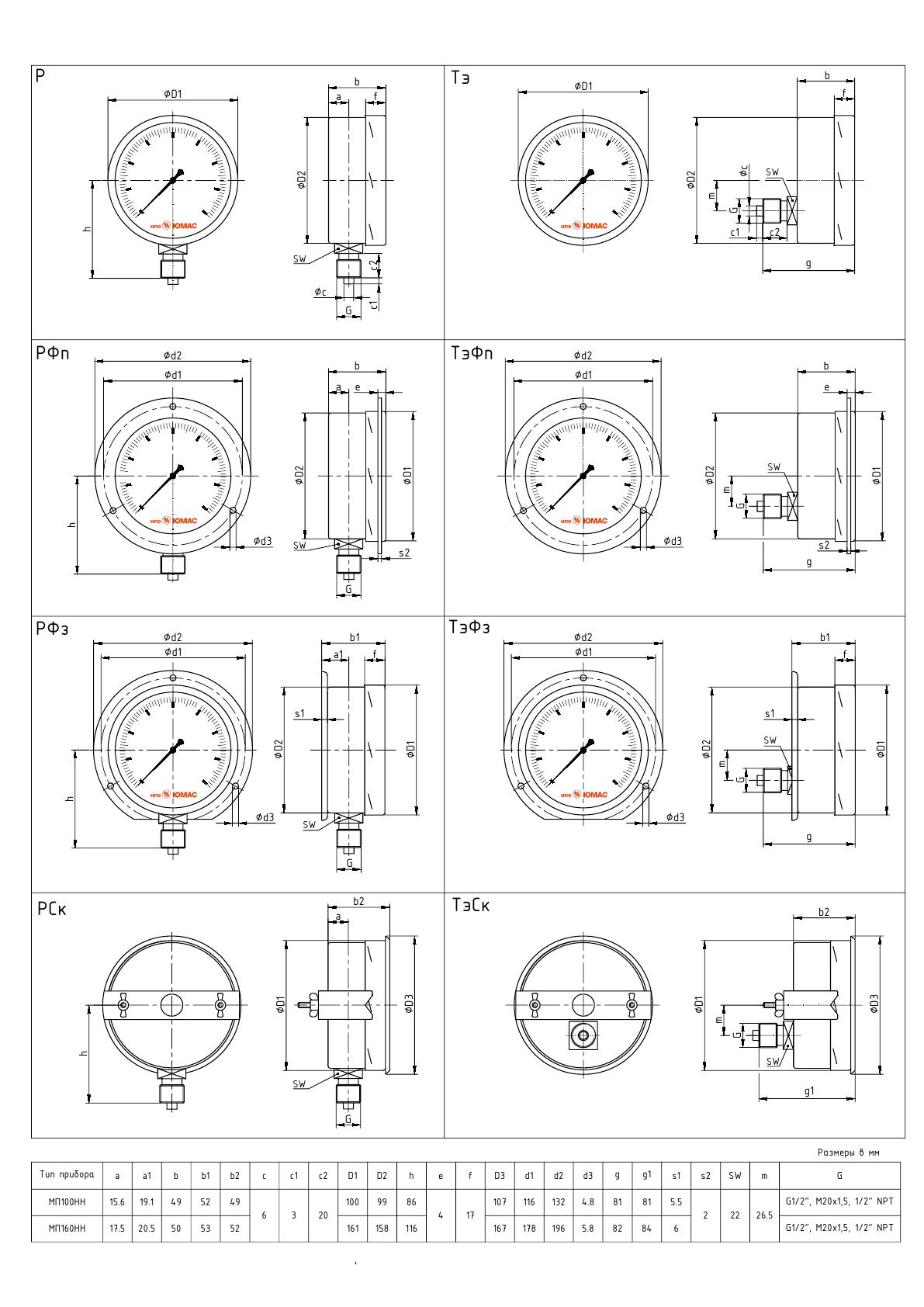

Исполнение корпус-штуцер

МП100 (160)НН - радиальное
МП100 (160)НН/РФп - радиальное с передним фланцем
МП100 (160)НН/РФз - радиальное с задним фланцем
МП100 (160)НН/РСк - радиальное со скобой

МП100 (160)НН/Тэ - эксцентрично-торцевое
МП100 (160)НН/ТэФп - эксцентрично-торцевое  с передним фланцем
МП100 (160)НН/ТэФз - эксцентрично-торцевое  с задним фланцем
МП100 (160)НН/ТэСк - эксцентрично-торцевое  со скобой

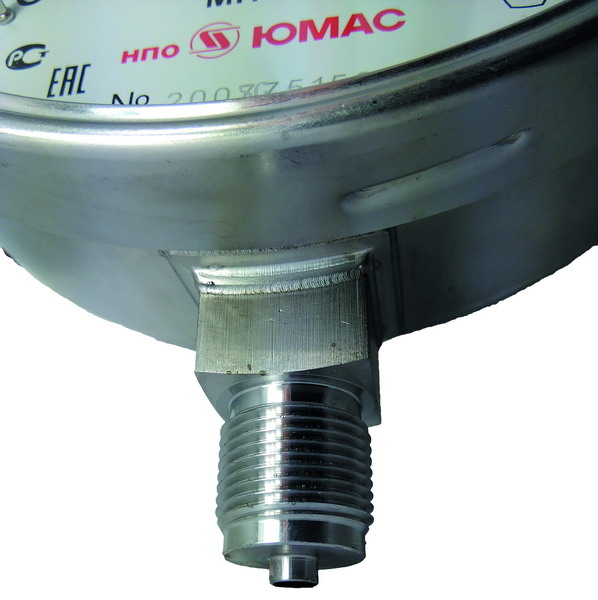

Штуцер

сталь нержавеющая 03Х17Н13М2 (316L),
М20х1,5 (по умолчанию) - SW22 - □22
G1/4 (опция, до 100 МПа включительно) - SW22 - □22
G1/2 (опция) - SW22 - □22
1/2NPT (опция) - SW22 - □22

Измерительный элемент

сталь нержавеющая 03Х17Н13М2 (316L),
< 6,0 МПа - пружина Бурдона ∅ 64,5мм
> 6,0 МПа - многовитковая пружина

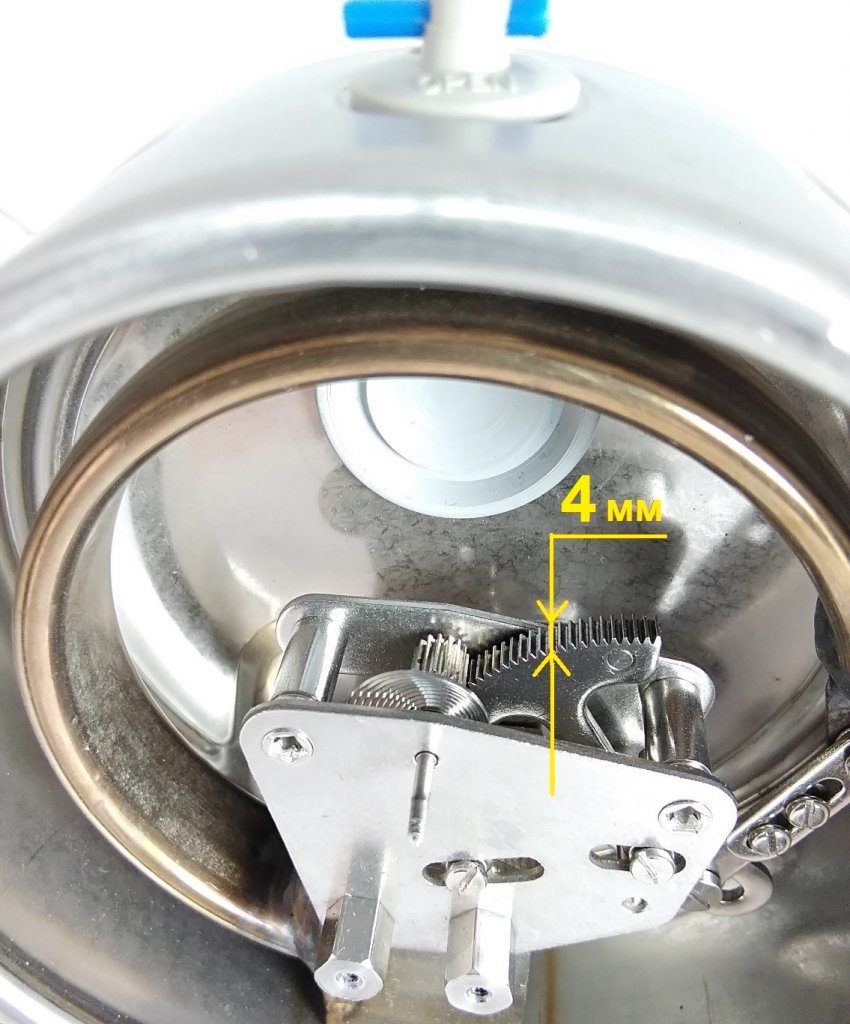

Механизм

сталь нержавеющая 08Х18Н10 (304)

Циферблат

алюминиевый сплав, белый, шкала чёрная

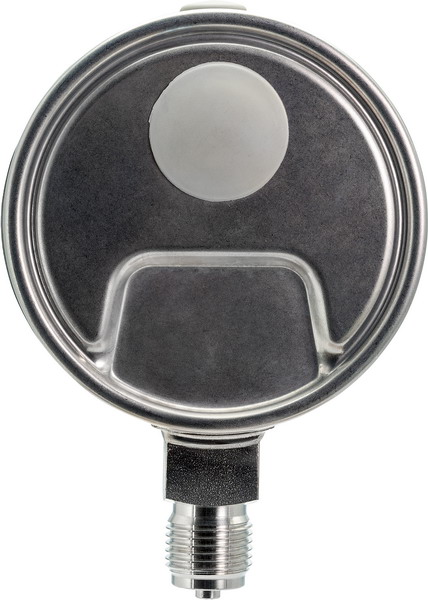

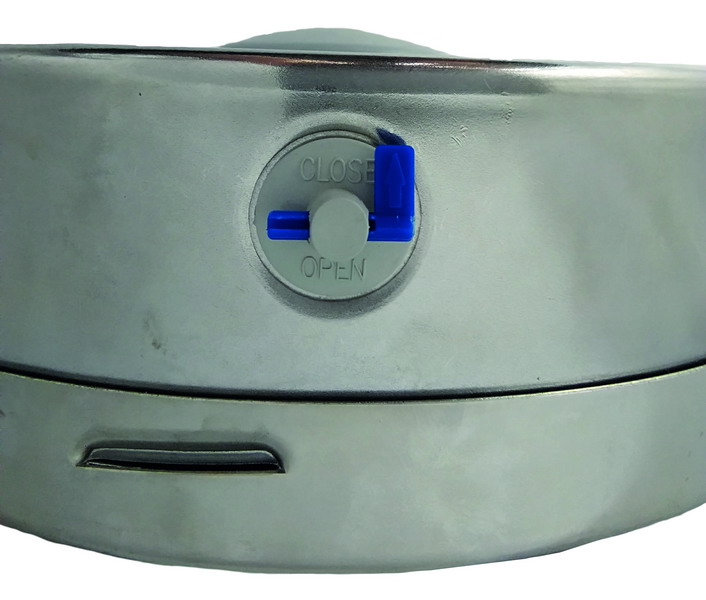

Корпус

сталь нержавеющая 08Х18Н10 (304) - стандартно
08Х17Н13М2 (316) - опция

Стекло

многослойное безопасное (safety glass)


Обечайка

сталь нержавеющая 08Х18Н10 (304),
байонет (резьба)

Стрелка

алюминий, с корректором нуля

Степень защиты

IP65 - стандартно,
IP67 - опция

Наполнение корпуса

глицерин - Ву,
силикон - ВуСл

Климатическое исполнение

УХЛ1 по ГОСТ 15150-69

Температура окружающей среды

без наполнения: -60... +60 °С
наполнение (глицерин): 0... +60 °С
наполнение (силикон): -60... +60 °С

Температура измеряемой среды

без наполнения - до +200 °С
с наполнением (глицерин): до +100 °С
с наполнением (силикон): до +200 °С

Виброзащищённость
по ГОСТ Р 52931-2008

группа L3

Средний срок службы

10 лет

Масса

Ø 100 - 0,50 кг
Ø 160 - 0,97 кг


Опции

• заводской номер (стандартно)
• пломбировка корпуса (наклейка, стандартно)
• пломбировка корпуса (пломба свинцовая или пластиковая, по заказу)
• технологическая черта (ЧрК)
• специальная шкала (дополнительная температурная шкала для фреонов и аммиака)

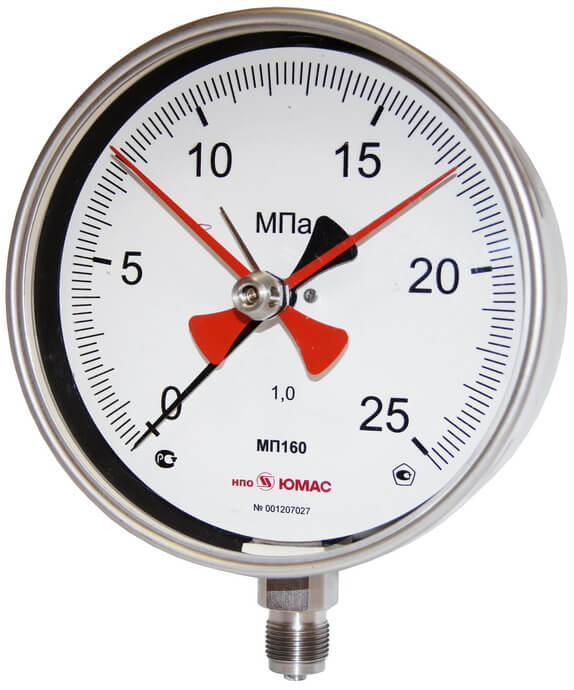

• стрелка минимального и/или максимального давления (с/без ябедника - принцип действия)
• кислородное исполнение (О2)
• исполнение для сероводорода (H2S)
• исполнение для Тизм= +300С
• материал корпуса - сталь нержавеющая 08Х17Н13М2 (SS 316)
• сухое виброустойчивое исполнение СВу
• логотип заказчика на циферблате прибора

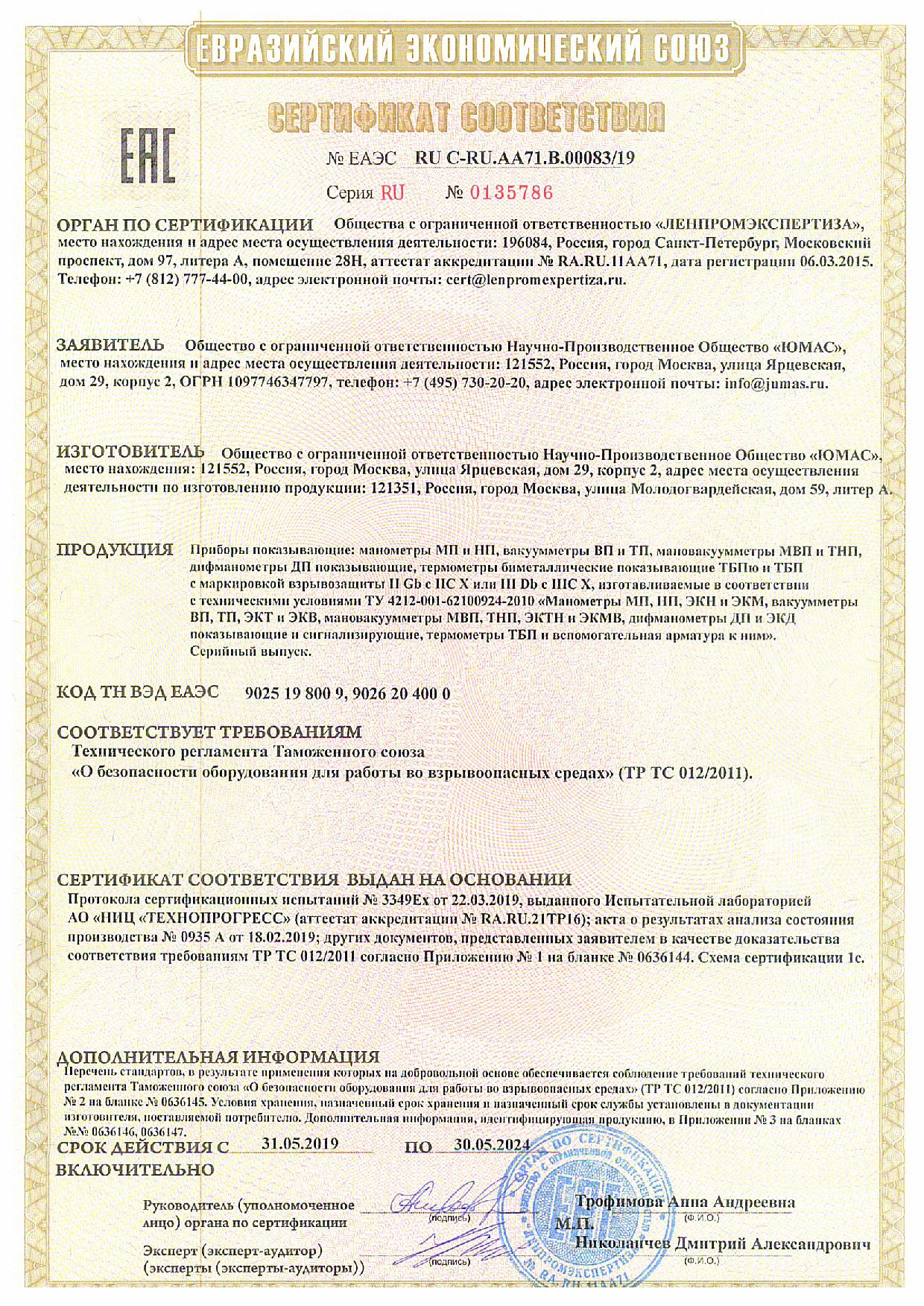

• взрывозащищённое исполнение
